جزئیات محصول:
|
| درجه حرارت: | -40℃~+100℃ | لوله ی داخلی: | نئوپرن |
|---|---|---|---|
| تایپ کنید: | چهار لایه متناوب از سیم فولادی مارپیچی با کشش بالا | رنگ: | سیاه |
| برجسته: | شلنگ لاستیکی هیدرولیک,لوله شلنگ لاستیکی هیدرولیک |
||

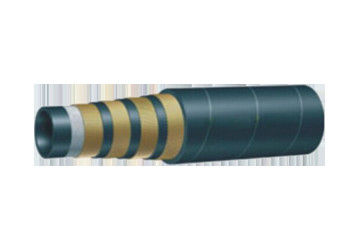

تقویت مارپیچ سیم لوله HDYRAULIC EN 8564SH
| لوله: | نیتریل |
| تقویت: | دو بافته سیم فولادی با کشش بالا. |
| پوشش دادن: | نئوپرن |
| محدوده دما: | - 40 درجه سانتیگراد تا + 100 درجه سانتیگراد |
قسمت | | شناسه اندازه شیلنگ DIN Dash | شیلنگ OD | حداکثر فشار کاری | Min.Bend Radius | حداقل فشار ترکیدگی | وزن (ibs/foot) | |||||
| که در | میلی متر | پول | Mpa | که در | میلی متر | پول | Mpa | |||||
| G4SP-04 | 1/4 | 6.4 | 0.705 | 17.9 | 6500 | 45.2 | 6 | 152 | 26200 | 180.6 | 0.3853 | |
| G4SP-06 | 3/8 | 9.5 | 0.843 | 21.4 | 6450 | 44.5 | 7 | 176 | 25800 | 177.9 | 0.4985 | |
| G4SP-08 | 1/2 | 12.7 | 0.969 | 24.6 | 6000 | 41.4 | 9 | 229 | 24000 | 165.5 | 0.5869 | |
| G4SP-10 | 5/8 | 15.9 | 1.11 | 28.2 | 5000 | 34.5 | 10 | 254 | 20000 | 137.9 | 0.9661 | |
| G4SP-12 | 3/4 | 19 | 1.268 | 32.2 | 5000 | 34.5 | 12 | 305 | 20000 | 137.9 | 0.9661 | |
| G4SP-16 | 1 | 25.4 | 1.563 | 39.7 | 4000 | 27.6 | 13.5 | 343 | 16000 | 110.3 | 1.3273 | |
شیلنگ در استفاده و طراحی باید به موارد زیر توجه کرد
شعاع خمش شلنگ نباید خیلی کوچک باشد، کلی نباید کمتر از < شلنگ هیدرولیک باشد
ویژگی های مونتاژ مقررات فنی > در ارزش.
مجموعه شیلنگ باید قسمتی مستقیم باشد که با یک اتصال لوله متصل شده است، دو برابر طول لوله
قطر نباید کمتر از
2. طول مونتاژ شیلنگ، شیلنگ باید در فشار روغن، انقباض طول در نظر گرفته شود
تغییر شکل رخ خواهد داد، انقباض عمومی برای طول 3 تا 4٪.بنابراین مجموعه شلنگ نصب شده است، نیست
در حالت تنگ مجاز است.
3، مجموعه شلنگ باید نصب شود تا از عدم تغییر شکل پیچشی اطمینان حاصل شود.محور مشترک لوله
باید در هواپیما قرار گیرد.برای اینکه در حین ورزش به یکدیگر آسیب نرسانند.
4 انتهای شیلنگ، شیلنگ باید از تماس و اصطکاک با گوشه های تیز قطعات مکانیکی جلوگیری کند.
جلوگیری از آسیب لوله
1، فشار کاری شلنگ فشار مشخص شده معمولا کمتر از حداکثر فشار نیست
سیستم، نه تنها در استفاده مداوم، اجازه افزایش 20٪.برای استفاده مکرر، اغلب برای کاهش
فشار ضربه پیچشی 40%.سیستم اگر بالاتر از شلنگ فشار کاری مشخص شده باشد، نه تنها
عمر مفید شیلنگ را کاهش می دهد و ممکن است منجر به حوادثی برای افراد شود.
2، دما، دمای سیال و دمای محیط، خواه پایدار باشد یا گذرا، باید بیشتر شود
محدودیت دمای شلنگ، دمای توصیه شده کمتر یا بالاتر از شیلنگ، شلنگ است
می تواند عملکرد ناشی از آسیب شلنگ را کاهش دهد و باعث نشت شود.
3، سازگاری مایع: مایع در شیلنگ.نمونه های محصول باید با "استفاده" انجام شده در
مقررات، فراتر از استفاده تجویز شده نمی تواند تضمین کند که عمر سرویس و ایمنی لوله.
در پایان
4، اتصال مناسب: به عنوان مهره متصل است مدل ابزار دارای مزایای مناسب است
عملکرد و کم هزینه است و به طور گسترده استفاده می شود، اما زمانی که ارتعاش زیاد باشد، مشکل شل شدن مهره است.
در نظر گرفته شده است.
